NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP

NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP
NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP

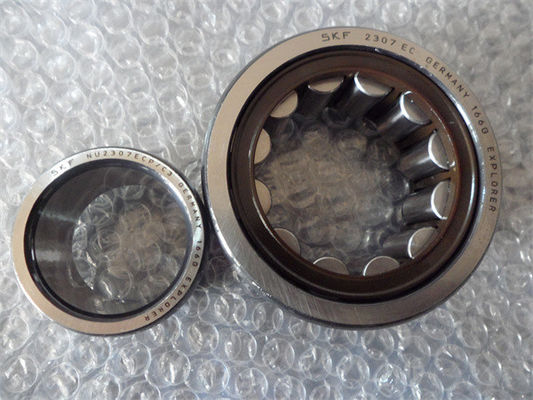

Duży Obraz :  NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP

Szczegóły Produktu:
Miejsce pochodzenia: CHINY SZWECJA
Nazwa handlowa: HDBB SKF
Orzecznictwo: ISO9001 & GB307
Numer modelu: NJ303 304 305
Zapłata:
Minimalne zamówienie: 10 SZTUK
Szczegóły pakowania: Opakowanie przemysłowe Jednokolorowe pudełko OEM
Czas dostawy: 5-7 dni roboczych
Zasady płatności: T/T, Western Union, RMB
Możliwość Supply: 80 000 sztuk miesięcznie

NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP

Opis
Model: NJ303 304 305 Próbka: Bezpłatny
Struktura: cylindryczny Typ: Wałek
Luz: C3 Materiał klatki: Mosiądz (miedź), Stal, Nylon
Precyzja: P0 P6 P5 P4 P2 Typ uszczelek: otwarty
High Light:

Łożysko walcowe NJ303

,

Łożysko walcowe NJ305

Ex-Stock NJ303 304 305 306 Łożysko walcowe 17x47x14mm N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP



1. Łożyska walcowe Opis:

Łożysko walcowe promieniowe składa się z pierścienia wewnętrznego i/lub zewnętrznego, koszyka ustalającego rolki i zestawu walcowych rolek o kontrolowanym konturze.Łożyska walcowe Timken zapewniają najwyższą możliwą nośność promieniową w porównaniu z innymi typami łożysk tocznych.Dostępne są trzy podstawowe style spełniające różnorodne wymagania aplikacji:



Łożyska walcowe jednorzędowe: dostępne w sześciu typach.Każdy ma ten sam typ koszyka, ale konfiguracje pierścieni wewnętrznych i zewnętrznych różnią się, aby dostosować się do różnych projektów aplikacji.



Łożyska walcowe dwurzędowe: Indywidualne konstrukcje są dostępne na żądanie (obecnie nie są standardową pozycją w katalogu) i oferują większą nośność promieniową w porównaniu z tradycyjnymi łożyskami jednorzędowymi.



Łożyska walcowe czterorzędowe: mają wyjątkowo wysoką nośność promieniową, ale nie mają siły ciągu.Stosowany głównie w zastosowaniach z szyjką rolowaną w przemyśle metalowym.



2. Rodzaje łożysk walcowych:

Seria N -Łożyska typu N są łożyskami walcowymi jednorzędowymi i mają dwa stałe żebra na pierścieniu wewnętrznym, które utrzymują wałeczki i koszyk, oraz jeden gładki pierścień zewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii N są stosowane w zespołach łożysk swobodnych.Ponadto łożyska serii N praktycznie nie mają siły ciągu.



Seria NU -Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym i jeden gładki pierścień wewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii NU są stosowane w zespołach łożysk swobodnych.Łożyska z serii NU nie mają również praktycznie zdolności ciągu.



Seria NJ- Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym i jedno stałe żebro na pierścieniu wewnętrznym, które może prowadzić wał w jednym kierunku (osiowo).



Seria NUP- Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym oraz na pierścieniu wewnętrznym jedno stałe żebro i podkładkę oporową.Dzięki temu mogą służyć jako łożyska ustalające, prowadzące osiowo wał w obu kierunkach.



Seria RNU -Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym i nie mają pierścienia wewnętrznego.Zamiast tego wykorzystuje wał jako przeciwną bieżnię.



Seria NF- Ten typ łożyska może również przenosić przypadkowe obciążenia wzdłużne i ma dwa integralne żebra na pierścieniu wewnętrznym i jedno żebro na pierścieniu zewnętrznym.



Seria NN -Łożyska typu NN są łożyskami walcowymi dwurzędowymi i mają trzy stałe żebra na pierścieniu wewnętrznym, które utrzymują wałeczki i koszyk, oraz jeden gładki pierścień zewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii N są stosowane w zespołach łożysk swobodnych.Łożyska serii NN nie mają również praktycznie zdolności ciągu.



Seria NNU- Są dwurzędowymi łożyskami walcowymi i mają trzy stałe żebra na pierścieniu zewnętrznym i jeden gładki pierścień wewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii NU są stosowane w zespołach łożysk swobodnych.Łożyska z serii NNU nie mają również praktycznie żadnej siły ciągu.

3. Lista modeli łożysk walcowych:



Łożysko

Model

średnica wewnętrzna

(mm)

średnica zewnętrzna

(mm)

Grubość

(mm)

Waga

(Kg)

NJ303 17 47 14 0,12
NJ304 20 52 15 0,17
NJ305 25 62 17 0,29
NJ306 30 72 19 0,41
NJ307 35 80 21 0,55
NJ308 40 90 23 0,75
NJ309 45 100 25 1.05
NJ310 50 110 27 1.15
NJ311 55 120 29 1,50
NJ312 60 130 31 1,90
NJ313 65 140 33 2.30
NJ314 70 150 35 2,80
NJ315 75 160 37 3.35
NJ316 80 170 39 4.00
NJ317 85 180 41 4,80
NJ318 90 190 43 5,55
NJ319 95 200 45 6.45
NJ320 100 215 47 7,65
NJ321 105 225 49 9.00
NJ322 110 240 50 11.1
NJ324 20 260 55 13,5
NJ326 130 280 58 18.4
NJ328 140 300 62 23.0
NJ330 150 320 65 28.0
NJ332 160 340 68 33,5
NJ334 170 360 72 38,6
NJ336 180 380 75 44,6
NJ340 200 420 80 58.1



NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP 0


4. Zastosowanie łożyska wałeczkowego:

przesiewacze i maszyny podnoszące i transportujące wał korbowy,

Skrzynia biegów do samochodów i ciągników, Silnik spalinowy,

Generator, turbina gazowa, reduktor, walcownia, duże silniki wibracyjne,

Wrzeciona obrabiarek, Przednie i tylne wały podporowe silnika,

Wspornik wału pociągu i autobusu, silnik Diesla

NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP 1

5. Opakowanie i wysyłka łożyska wałeczkowego:

NJ303 304 305 306 Łożysko walcowe N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP 2
