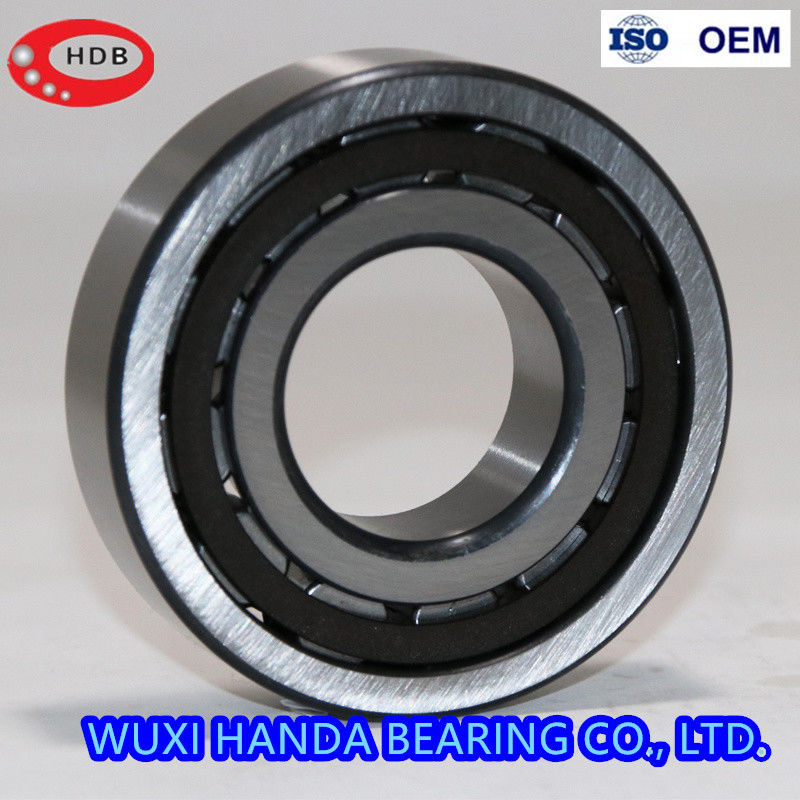

N212 N213 N214 N215 Łożysko walcowe 55x100x21mm ECP ECJ ECM

1. Łożyska walcowe Opis:

Cylindryczne rolki stykają się liniowo z bieżniami.Mają wysoką nośność promieniową i nadają się do dużych prędkości.Istnieją różne typy oznaczone jako NU, NJ, NUP, N, NF (dla łożysk jednorzędowych), NNU i NN (dla łożysk dwurzędowych, w zależności od konstrukcji lub braku żeber bocznych).

2. Rodzaje łożysk walcowych:

Seria N -Łożyska typu N są łożyskami walcowymi jednorzędowymi i mają dwa stałe żebra na pierścieniu wewnętrznym, które utrzymują wałeczki i koszyk, oraz jeden gładki pierścień zewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii N są stosowane w zespołach łożysk swobodnych.Ponadto łożyska serii N praktycznie nie mają siły ciągu.

Seria NU -Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym i jeden gładki pierścień wewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii NU są stosowane w zespołach łożysk swobodnych.Łożyska z serii NU nie mają również praktycznie zdolności ciągu.

Seria NJ- Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym i jedno stałe żebro na pierścieniu wewnętrznym, które może prowadzić wał w jednym kierunku (osiowo).

Seria NUP- Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym oraz na pierścieniu wewnętrznym jedno stałe żebro i podkładkę oporową.Dzięki temu mogą służyć jako łożyska ustalające, prowadzące osiowo wał w obu kierunkach.

Seria RNU -Są jednorzędowymi łożyskami walcowymi i mają dwa stałe żebra na pierścieniu zewnętrznym i nie mają pierścienia wewnętrznego.Zamiast tego wykorzystuje wał jako przeciwną bieżnię.

Seria NF- Ten typ łożyska może również przenosić przypadkowe obciążenia wzdłużne i ma dwa integralne żebra na pierścieniu wewnętrznym i jedno żebro na pierścieniu zewnętrznym.

Seria NN -Łożyska typu NN są łożyskami walcowymi dwurzędowymi i mają trzy stałe żebra na pierścieniu wewnętrznym, które utrzymują wałeczki i koszyk, oraz jeden gładki pierścień zewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii N są stosowane w zespołach łożysk swobodnych.Łożyska serii NN nie mają również praktycznie zdolności ciągu.

Seria NNU- Są dwurzędowymi łożyskami walcowymi i mają trzy stałe żebra na pierścieniu zewnętrznym i jeden gładki pierścień wewnętrzny.Taka konstrukcja pozwala w pewnych granicach na osiowe przemieszczenie wału względem obudowy.Dlatego łożyska toczne serii NU są stosowane w zespołach łożysk swobodnych.Łożyska z serii NNU nie mają również praktycznie żadnej siły ciągu.

3. Lista modeli łożysk walcowych:

4. Zastosowanie łożyska wałeczkowego:

Duże silniki, wrzeciona obrabiarek, przednie i tylne wały podtrzymujące silnik, podpory wałów pociągów i autobusów, silniki Diesla
wał korbowy, skrzynia biegów do samochodów i ciągników, silnik spalinowy, generator, turbina gazowa, reduktor, walcownia, przesiewacz wibracyjny oraz maszyny do podnoszenia i transportu



5. Opakowanie i wysyłka łożyska wałeczkowego:
